La electrónica es muy amplia hay veces que toca jugar con microelectrónica digital súper delicada y otras que toca jugar con señales analógicas bien sean de datos o de potencia. Por ejemplo podemos encontrarnos con una señal senoidal y por alguna razón o por otra no necesitamos la señal completa sino que necesitamos solo la parte de la señal cuya tensión es mayor a 0v, es decir necesitamos los semiciclos positivos de la onda. ¿Y ahora que? bueno tranquilo conseguir filtrar una señal a partir de 0v es tan fácil como usar un diodo rectificador en serie con nuestra señal, así que manos a la obra.

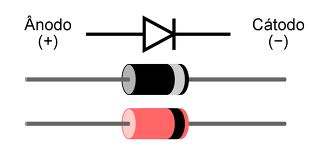

Antes de ver lo simple que es el circuito vamos a hablar sobre que partes tiene un diodo rectificador y como se comporta. Tiene dos patillas un ánodo y un cátodo su funcionamiento es muy sencillo, cuando lo ponemos en serie con nuestra señal se va a comportar como un «interruptor» que dejará pasar la corriente cuando la tensión entre ánodo y cátodo (Va – Vc) es mayor a la denominada Tensión Umbral (Vf) y no dejará pasar corriente cuando (Va – Vc) sea menor que Vf

Diodo rectificador
Diodo rectificador

La antes mencionada tensión umbral es una característica de cada diodo, depende de como esté fabricado, por tanto para saberla tendremos que recurrir al datasheet del diodo, como norma general en la mayoría de rectificadores podríamos decir que oscila entre 0.7v y 1v.

Entramos en materia con el caso practico, en el vídeo podemos ver una señal sinusoidal de 17.6v de pico procedente de un transformador. Conectamos el diodo en serie con la señal e introduciendola por el ánodo conseguiremos que el diodo solo deje pasar corriente cuando la tensión es mayor a la tensión umbral en este caso 1v, de esta forma aunque perdemos un voltio de pico hemos conseguido que a la salida del diodo solo estén los semiciclos positivos. ¿Qué ocurrirá si le damos la vuelta al diodo? Si introducimos la señal por el cátodo el diodo solo dejará pasar los semiciclos negativos, cuando la tensión es inferior a -Vf.

Jugando con la polaridad del diodo podemos elegir que parte de la señal queremos a la salida. Antes de dar paso al vídeo vamos a ver la función de transferencia del diodo, es decir como varia la señal de salida en función de la de entrada.

FuncTransferenciaDiodo
FuncTransferenciaDiodo

Aprende más con el vídeo
